FE解析の比較結果を3Dモデルで可視化【Jupiter-Compare】

解析結果の比較機能

CAEの解析結果を瞬時(500万節点で1秒以内)に比較
解析結果の違いをビジュアル化


Compare機能は、解析結果の違いをビジュアル化できる、次世代のCAE結果比較ツールです。
有限要素法(FEA)分野では見られなかった最新技術を応用することで、ポスト処理に、飛躍的な進歩をもたらします。

2つの解析結果をコンター表示してから、Compare機能を実行すると、瞬時に、解析結果の差分コンターモデルを作成します。
差分コンターモデルは3Dなので、解析結果の差分を、様々な角度からビジュアライズに確認可能です。
設計変更前後の検討、メッシュ仕様の検討、ソルバー性能調査などに関して、確認時間の短縮や報告の明確化にお役立てください。

※異なる形状のモデルを比較できます。よって、設計変更の検討などにも ご活用できます。
※本製品は汎用CAEプリポストJupiter上で起動するオプション機能です。ソフトウェアを増やす必要はありません。

Features特徴

01
解析結果の選択だけで、差分コンターモデルを作成
結果選択で比較計算が実行され、差分コンターモデルが自動作成される、簡単操作です。
上記の処理は非常に高速で、500万節点では1秒以内です。
02
豊富なインターフェース
Jupiter-Postでインポートできる、全てのソルバーの結果に対応してます。

■ Abaqus, ADVC, Ansys, MSC Nastran, NX Nastran, LS-Dyna, Actran, Recurdyn, PERMAS, MARC, SunShine
03
任意点のラベル表示とグラフ表示
比較コンターモデルの任意点を選択することで、ラベル表示やグラフ作成が可能です。
04
座標が異なる結果モデルの位置合わせ
結果モデルの座標が異なる場合でも、結果モデルの位置合わせが可能です。
図では、回転と並行移動によって、2つの結果を重ねています。

Operation Example 運用例

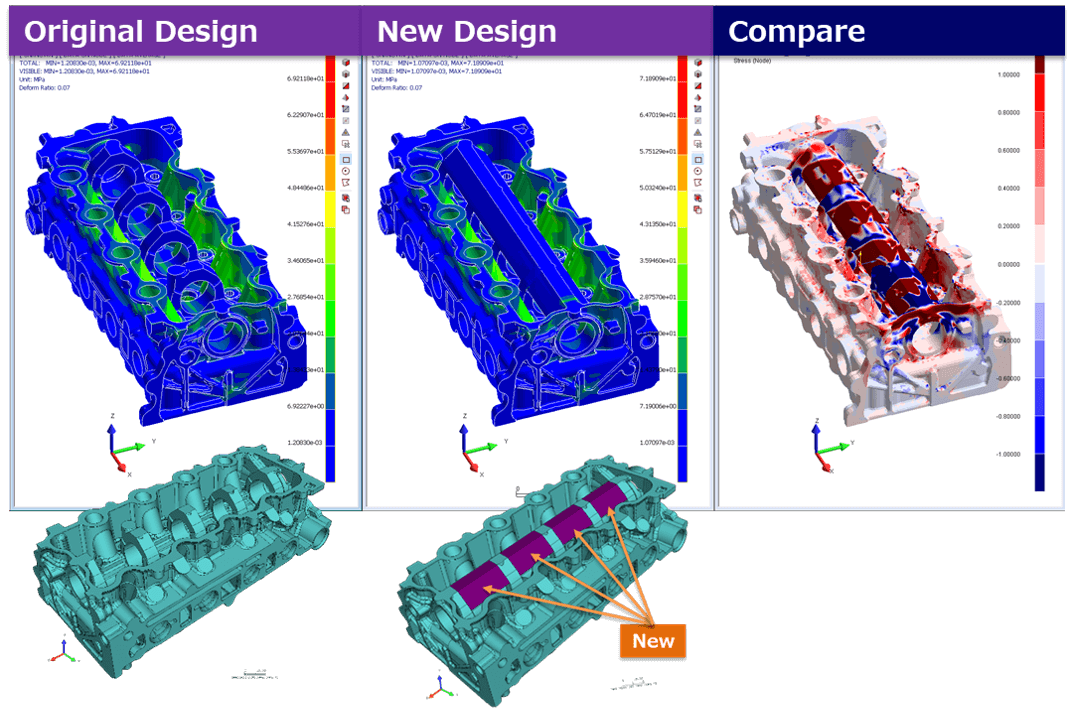

【設計検討】設計変更による、検討前後の結果を比較

ヘッドブロック の解析結果(応力)比較:オリジナル設計 vs 新規設計
異なる形状のモデルを比較できます。よって、設計変更の検討などにも ご活用できます。

【メッシュ仕様の検討】粗いメッシュと細かいメッシュの解析結果を比較

ヘッドブロック の解析結果(応力)比較:メッシュサイズ 3mm vs メッシュサイズ 10mm
結果の傾向は同様ですが、誤差を拡大して確認すると、クランクシャフト周りに結果の差分を確認できます。

【ソルバー性能調査】同一のメッシュモデルで、異なるソルバーの解析結果を比較

ヘッドブロック の解析結果(応力)比較:SunShineソルバー vs A社ソルバー
弊社SunShineソルバーの解析結果が、他社ソルバーの解析結果と比較して差がなかったことを、確認いたしました。
